新墨西哥大学拥有超过 27,000 名学生,是该州最大的大学。它以其强大且历史悠久的体育项目而闻名,尤其是参加西部山区会议的 Lobos 足球队和篮球队。

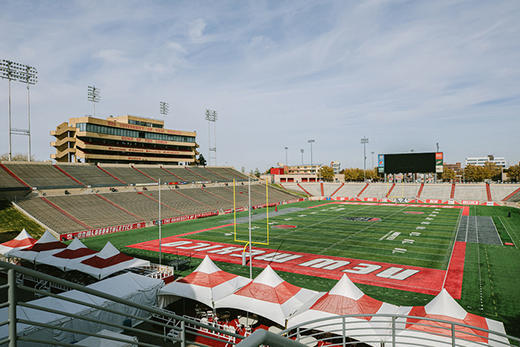

60 个赛季以来,Dreamstyle 体育场一直是 Lobos 足球队的主场。拥有 39,224 个座位的足球场附属于 LF Tow Diehm 运动设施。被称为新墨西哥州“运动训练之父”的 Tow Diehm 担任 UNM 的田径教练长达 31 年。
在内部,该设施包括运动办公室、公共区域、主队和客队更衣室,前几年进行了 800,000 美元翻新的举重室。
最近对该设施的主要机械室进行了翻新。在过去的几年里,家用热水系统开始出现故障。不间断的泵故障、电气问题和热水储罐泄漏困扰着维修人员。
这些问题不可避免地会在最糟糕的时候出现,比如比赛日。该系统为建筑物内的所有固定装置提供热水,包括家庭和访客更衣室淋浴。
UNM 致力于 Navien 无罐热水器
“我们经常在下班后被叫去维护旧系统,”新墨西哥大学 HVAC 硕士 Richard Van Damme 解释说。“有一次,我们甚至将 1,600 加仑的储水箱排空以进行更换,几天后才重新装满。
热水由两个容量为 490,000 BTUH 的大型常压热水器提供。维修部门多年来一直在推动更换。维护成本在上升,彻底的故障迫在眉睫,系统缺乏可靠性,效率令人担忧。
“当我们收到更换故障系统的工作订单时,我们评估了使用标准效率热水器的直接实物更换。安装类似的储罐需要拆除部分屋顶。节能是一个重要的考虑因素可维护性也是如此,UNM 设施管理部门的设施工程师 Jesse Hart 说。
“有短期的高需求,否则需求低或没有,”他继续道。“淋浴甚至不是全年使用,因此该应用非常适合高效、低容量的热水系统。大水箱的待机热损失非常大。”
Navien 即热式热水器为运动淋浴提供动力
UNM 查看了各种无罐产品,并在 RepNet 上联系了他们当地的 Navien 代表 Jordan Mahboub。Mahboub 和 Hart 与 Navien 销售工程师密切合作,根据 LF Tow Diehm 运动设施的热水需求峰值创建设计:120F 时每分钟 82 加仑。该大学希望能够通过一两个离线设备来满足高峰需求。
一旦设计获得批准,Futures Mechanical 就被聘请进行更换。拆除了容积式热水器和储水箱,安装了 18 台 Navien NPE-240S 冷凝式无即热式热水器。
NPE-240S 是一款 199,900 BTUH 冷凝式壁挂式热水器,具有双不锈钢热交换器、10 比 1 的调节比和高达 97% 的效率。热水器安装在两个独立的系统中,一个在机械室的两侧,为每个更衣室提供服务。Navien 的 Ready-Link 歧管系统用于简化安装并节省空间。
Ready-Link 歧管系统提供多单元安装所需的一切,包括水和气歧管、地板安装架、阀门、连接件和柔性管线。
最多可以有 16 个 NPE-240 单元共同通风,因此运动设施只需要四个屋顶穿孔。
“在一个系统中级联这么多单元不需要复杂的编程,”Van Damme 说。“通过使用工厂提供的级联电缆,单元中内置的逻辑可以完成所有的思考。
“在调试期间让 Jordan Mahboub 在这里帮助我们了解了 Navien 系统的所有优势,”Van Damme 继续说道。例如,每个机架都需要一个气体调节器,而不是每个单元。歧管系统使我们能够隔离组中的任何单元进行维修,而无需让其他单元脱机。”

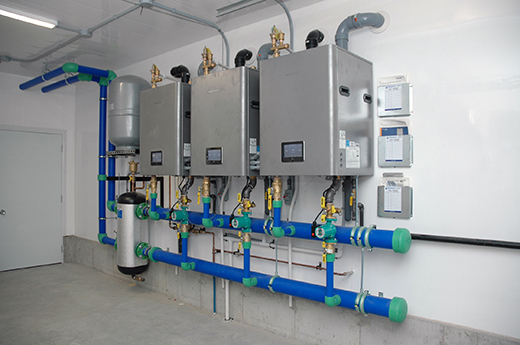

一组 10 个 NPE 无罐热水器
测试新系统时,设施中的每个热水装置都打开了将近两个小时。这些装置级联以满足需求,但从未开火到 100%。根据 Van Damme 的说法,当系统以 60% 的输入运行时,可以满足并维持全部容量。
“调制组件是我们真正想要的功能,”哈特说。“这些装置中的每一个都提供 10 比 1 的调节比,因此无论是一个水槽还是 20 个淋浴间,我们都可以准确地匹配负载。我们没有使用超出满足实际需求所需的能源。现在该系统已经运行了一年多,我们发现每年可节省 2,282 Therms 的天然气。”
整个项目在 2018 年暑假期间耗时三个月。安装是无缝的,正好赶上足球赛季。现在有更多的空间来维修热水器或在房间内操作其他设备。
“我认为这个系统对体育场来说是一笔巨大的财富,”Van Damme 说。“仅在维护方面节省的资金就很可观。这些设备给我们留下了深刻的印象,我们决定在校园内的其他地方使用 Navien 系统。”
